基本的恒流源電路主要是由輸入級和輸出級構成，輸入級提供參考電流，輸出級輸出需要的恒定電流。恒流源電路就是要能夠提供一個穩定的電流以保證其它電路穩定工作的基礎。即要求恒流源電路輸出恒定電流，因此作為輸出級的器件應該是具有飽和輸出電流的伏安特性。

這可以采用工作于輸出電流飽和狀態的雙極結型晶體管或者金氧半場效晶體管來實現。為了保證輸出晶體管的電流穩定，就必須要滿足兩個條件：

其輸入電壓要穩定——輸入級需要是恒壓源。

輸出晶體管的輸出電阻盡量大——輸出級需要是恒流源。

四種恒流源電路分析：

在改進型差動放大器中，用恒流源取代射極電阻RE，既為差動放大電路設置了合適的靜態工作電流，又大大增強了共模負反饋?zhàn)饔�，使電路具有了更�?qiáng)的抑制共模信號的能力，且不需要很高的電源電壓，所以，恒流源和差動放大電路簡直是一對絕配！

恒流源既可以為放大電路提供合適的靜態電流，也可以作為有源負載取代高阻值的電阻，從而增大放大電路的電壓放大倍數。這種用法在集成運放電路中有非常廣泛的應用。本節將介紹常見的恒流源電路以及作為有源負載的應用。

鏡像恒流源電路

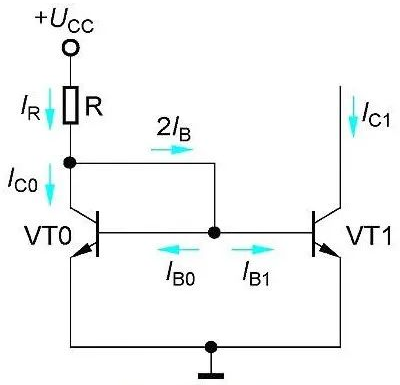

如下圖所示為鏡像恒流源電路，它由兩只特性完全相同的管子VT0和VT1構成，由于VT0管的c、b極連接，因此UCE0=UBE0，即VT0處于放大狀態，集電極電流IC0=β0*IB0。另外，管子VT0和VT1的b-e分別連接，所以它們的基極電流IB0=IB1=IB。設電流放大系數β0=β1=β，則兩管集電極電流IC0=IC1=IC=β*IB�？梢�，由于電路的這種特殊接法，使兩管集電極IC1和IC0呈鏡像關系，故稱此電路為鏡像恒流源（IR為基準電流，IC1為輸出電流）。

鏡像恒流源電路簡單，應用廣泛。但是在電源電壓一定時，若要求IC1較大，則IR勢必增大，電阻R的功耗就增大，這是集成電路中應當避免的；若要求IC1較小，則IR勢必也小，電阻R的數值就很大，這在集成電路中很難做到，為此，人們就想到用其他方法解決，這樣就衍生出其他電流源電路。

比例恒流源電路

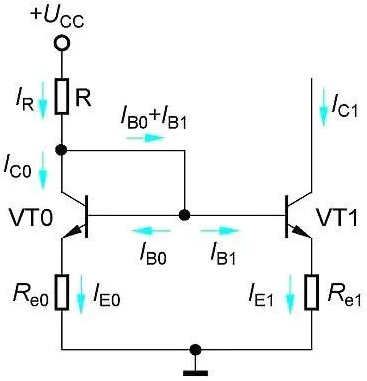

如下圖所示為比例恒流源電路，它由兩只特性完全相同的管子VT0和VT1構成，兩管的發射極分別串入電阻Re0和Re1。比例恒流電路源改變了IC1≈IR的關系，使IC1與IR呈比例關系，從而克服了鏡像恒流源電路的缺點。與典型的靜態工作點穩定電路一樣，Re0和Re1是電流負反饋電阻，因此與鏡像恒流源電路相比，比例恒流源的輸出電流IC1具有更高的穩定性。

微變恒流源電路

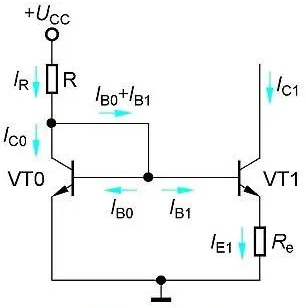

若Re0很小甚至于為零，則Re1只采用較小的電阻就能獲得較小的輸出電流，這種電路稱為微變恒流源，如下圖所示。集成運放輸入級靜態電流很小，往往只有幾十微安，甚至更小，因此微變電流源主要應用于集成運放輸入級的有源負載。

多路恒流源電路

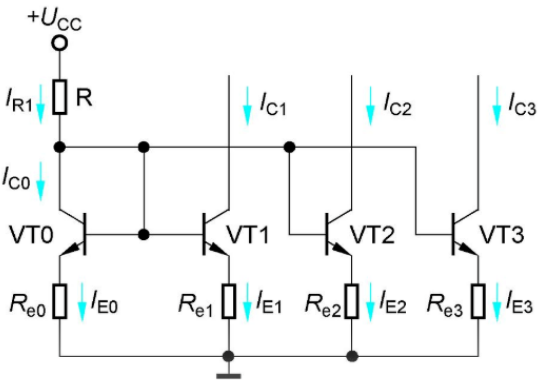

集成運放是一個多級放大電路，因而需要多路恒流源電路分別給各級提供合適的靜態電流�？梢岳�用一個基準電流去獲得多個不同的輸出電流，以適應各級的需要。下圖所示電路是在比例恒流源基礎上得到的多路恒流源電路，IR為基準電流，IC1、IC2和IC3為三路輸出電流。由于各管的b-e間電壓UBE數值大致相等，因此可得近似關系：

IE0Re0≈IE1Re1≈IE2Re2≈IE3Re3

當IE0確定后，各級只要選擇合適的電阻，就可以得到所需的電流。
