零歐姆電阻又稱為跨接電阻器，是一種特殊用途的電阻，0歐姆電阻的并非真正的阻值為零，歐姆電阻實際是電阻值很小的電阻。

本文分析0歐電阻在電路設計中的巧妙用處。

方便兼容、調試、測試

1.兼容

在設計PCB板時如果沒有考慮到兼容性問題，在調試階段可能會有不小的麻煩。

比如芯片某引腳既能驅動蜂鳴器，又能驅動LED。

此時可以通過焊接零歐電阻，來決定驅動蜂鳴器還是LED。

2.占位

在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。

3.測電流

測試電路運行時功耗的常規做法是測試電流計算功耗，而測試電流通常需要把電流表串進電路中測量。

在電路設計階段，在需要測量電流的地方事先放置一個零歐電阻。

當需要測量電流時可以把這個零歐姆電阻先去掉，方便接上電流表。測完之后再把零歐姆電阻焊上即可。

4.便于布線

在PCB布局布線階段，尤其是在電路板面積小，連線多，層數少的時候。有時遇到某一根連線需要繞很大一圈才能連通，這時，可以考慮零歐電阻。

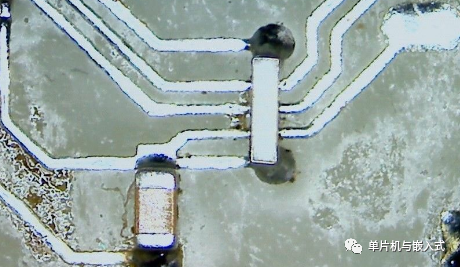

上圖是用在單面PCB板上做跨線的0歐姆電阻。

5.抑制電路噪聲

零歐電阻能夠抑制環路電流，從而抑制噪聲。零歐電阻在所有頻帶上其實都起到衰減噪聲的作用。

6.提高可靠性、安全性

零歐電阻可代替插針、撥碼開關。

在高速電路中，空置的插針相當于天線，容易使信號受到干擾。

撥碼開關有撥亂的風險，導致電路出錯。

所以，為了提高可靠性、安全性，可使用零歐電阻來代替。

7.充當電容或電感

在高頻信號下，充當電感或電容。

在高頻電路系統中，零歐電阻與外部電路特性匹配情況下可以充當一個小的電容或者電感。比如地與地之間，或者電源和芯片引腳之間加零歐姆電阻，可以解決EMC問題。

8.隔離數字地與模擬地

在數字和模擬等混合電路中，往往要求兩個地分開，并且單點連接，可以避免模擬電路和數字電路在工作時電流信號相互干擾。但是，在板級上地線最后通常是連接在一起的。此時，讓模擬地和數字地先經過零歐電阻再連接在一起可以起到一定的隔離作用。

另外，這樣做還有個好處就是，地線被分成了兩個網絡，在大面積鋪銅等處理時，就會方便得多。附帶提示一下，這樣的場合，有時也會用電感或者磁珠等來連接。
