專業知識

關于硬件設計非;A(chǔ)的60個問題

1、請說明一下濾波磁珠和濾波電感的區別。

磁珠由導線穿過鐵氧體組成,直流電阻很小,在低頻時阻抗也很小,對直流信號幾乎沒有影響。

在高頻(幾十兆赫茲以上)時磁珠阻抗比較大,高頻電磁場在鐵氧體材料上產生渦流,使高頻干擾信號轉化為熱量消耗掉。

磁珠常用于高頻電路模塊的電源濾波和高頻信號回路濾波,抑制EMI干擾。

電感由線圈和磁芯組成,直流電阻較小,電感量較大。電感多用于中低頻電路的濾波,側重于抑制傳導性干擾,其應用頻率在幾十兆赫茲以下。

2、請解釋電阻、電容、電感封裝的含義:0402、0603、0805。

表示的是封裝尺寸參數:0402:40*20mil;0603:60*30mil;0805:80*50mil。

3、請說明以下字母所代表的電容的精度:J、K、M、Z。

J——±5%;

K——±10%;

M——±20%;

Z——+80%~-20%

4、請問電阻、電容、電感的封裝大小分別與什么參數有關?

電阻封裝大小與電阻值、額定功率有關;

電容封裝大小與電容值、額定電壓有關;

電感封裝大小與電感量、額定電流有關。

5、電阻選型需要注意哪些參數?

電阻值、精度、功率(在實際電路上換算出承受最大電流、最大電壓)、封裝。

6、電容選型需要注意哪些參數?

電容值、精度、耐壓、封裝。

7、電感選型需要注意哪些參數?

電感量(包括測量頻率)、精度、最大承受電流、封裝。

8、磁珠選型需要注意哪些參數?

阻抗值(包括測量頻率)、精度、最大承受電流、直流電阻(換算出最大直流壓降)、封裝。

9、整流二極管選型需要注意哪些參數?

最大整流電流、最大反向工作電壓、正向?qū)▔航、封裝。

10、開關MOS管選型需要注意哪些參數?

最小開啟電壓Vgs(th)、最大柵源電壓Vgs(max)、最大漏源電壓Vds、最大漏源電流Id、導通電阻Rds(on)、耗散功率、封裝。

11、直流電源的輸出濾波電容,應如何根據實際工作電壓選擇電容的額定電壓參數?

電容的額定電壓應該稍大于直流輸出電壓,根據電容額定電壓標稱值,選1.2~2倍直流輸出電壓即可。

12、理想電容兩端的電壓和電流的相位關系是:同相、反相、電壓超前電流90°、電流超前電壓90°?

電流超前電壓90°。

13、請列舉您知道的二極管品牌?

DIODES、FAIRCHILD、FH風華、FormosaMS、IR、MCC、MOTOROLA、ONSemi、PHILIPS、RECTRON、ROHM、TOREX、TSC、VISHAY、WTE、XUYANG

14、請列舉一下零電阻的作用。

1)線路上的跨接跳線;

2)可選的配置電路;

3)調試預留位置;

4)保險絲;

5)不同地的單點連接。

15、請簡述壓敏電阻工作原理。

當壓敏電阻上的電壓超過一定幅度時,電阻的阻值降低,從而將浪涌能量泄放掉,并將浪涌電壓限制在一定的幅度。

16、請簡述PTC熱敏電阻作為電源電路保險絲的工作原理。

當電源輸入電壓增大或負載過大導致電流異常增大的時候,PTC熱敏電阻因?yàn)闇囟仍龃蠖蛊涞刃щ娮柩杆僭龃,從而使輸出電壓下降,減小輸出電流。

當故障去除,PTC熱敏電阻恢復到常溫,其電阻又變的很小,電源電路恢復到正常工作狀態。

17、常見貼片電容的材質有:X7R、X5R、Y5V、NPO(COG)、Z5U。請問電容值和介質損耗最穩定的電容是哪一種?

電容值和介質損耗最穩定的是NPO(COG)材質電容。

18、某磁珠的參數為100R@100MHz,請解釋參數的含義。

在100MHz頻率下的阻抗值是100歐姆。

19、請列舉一下上拉電阻的作用。

1)上電復位時,端口電平配置;

2)OC和OD門上拉確定高電平;

3)提高輸出端口的高電平;

4)加大輸出引腳的驅動能力;

5)降低輸入阻抗,防止靜電損傷;

6)提高總線的抗電磁干擾能力;

7)匹配電阻,抑制反射波干擾。

20、請問共模電感的作用是什么?

抑制共模干擾。

21、半導體或芯片的 0.25um、 0.18um、 90nm、 7nm工藝指的是什么?。

這些數字表示制作半導體或芯片的技術節點,也稱作工藝節點。實際物理意義有“半節距”、“物理柵長”、“制程線寬”等。

半導體業界通常使用“半節距”、“物理柵長( MOS管柵極的長度)”和“結深”等參數來描述芯片的集成度,這些參數越小,芯片的集成度越高。

舉個例子,某種芯片采用 90nm工藝,其中半節距為 90nm,而晶體管的物理柵長為 37nm。半節距,是指芯片內部互聯線間距離的一半, 也即光刻間距的一半。

由于歷年來每一個新的技術節點總是用于制造 DRAM芯片, 因此最新的技術節點往往是指 DRAM的半節距。

另外, 在技術文章中還有兩種與“半節距”意義相近的表達方式,就是“線寬”、“線距”和“特征尺寸”,如果線寬等于線距,則半節距就等于線寬、線距,它們不過是對同一個數據的不同表達。

22、綠色發光二極管的導通壓降大概是多少伏?

2V 左右。

23、變?nèi)荻䴓O管和穩壓二極管正常工作狀態下,應該加什么樣的電壓:正向、反向、前者正向后者反向、前者反向后者正向?

均應加反向電壓。

24、如果一個 LED指示燈沒有定義顏色,紅、綠、黃、橙、藍、白色你會選擇哪一種,為什么?

按照使用習慣,電源指示燈用紅色,信號指示燈用綠色,這兩種顏色的LED燈技術最成熟,價格最便宜。

25、請簡述 TVS瞬態電壓抑制二極管的工作原理。

當 TVS上的電壓超過一定幅度時,器件迅速導通,從而將浪涌能量泄放掉,并將浪涌電壓限制在一定的幅度。

26、現今最流行的兩類可編程邏輯器件是什么,他們有什么區別?

FPGA(現場可編程門陣列)和 CPLD(復雜可編程邏輯器件)是現今最流行的兩類可編程邏輯器件。FPGA是基于查找表結構的, CPLD是基于乘積項結構的。

27、請列舉您知道的二極管類型?

開關二極管(小信號二極管)、肖特基二極管、整流二極管、穩壓二極管(齊納二極管)、瞬態電壓抑制二極管( TVS)、變?nèi)荻䴓O管、發光二極管( LED)。

28、請簡要說明基爾霍夫電流定律( KCL)和基爾霍夫電壓定律( KVL)。

基爾霍夫電流定律( KCL)是指集總電路中任何時刻流進任一電路節點的電流等于流出該節點的電流;鶢柣舴螂妷憾桑 KVL)是指集總電路中任何時刻任一閉合電路支路的電壓之和都為零。

29、模擬集成電路的輸入一般采用何種電路:共發射極電路、共基極電路、差分電路、共集電極電路?

為了抑制溫飄和提高精度,一般采用差分輸入電路。

30、什么是反饋?反饋的作用是什么?

反饋是將放大器輸出信號 ( 電壓或電流 ) 的一部分或全部, 回收到放大器輸入端與輸入信號進行比較 ( 相加或相減 ) , 并用比較所得的有效輸入信號去控制輸出, 負反饋可以用來穩定輸出信號或者增益, 也可以擴展通頻帶, 特別適合于自動控制系統。正反饋可以形成振蕩, 適合振蕩電路和波形發生電路。

31、三極管的 β 參數反映的是什么能力:電流控制電流、電流控制電壓、電壓控制電流、電壓控制電壓?

β 值反映的是基極電流對集電極和發射極電流的控制能力, 所以屬于電流控制電流的能力。

32、為什么 OD(開漏)門和 OC(開集)門輸出必須加上拉電阻?

因?yàn)?MOS管和三極管關閉時,漏極D和集電極 C是高阻態,輸出無確定電平,實際應用必須通過電阻上拉至確定電平。

33、電路產生自激振蕩的幅值條件和相位條件是什么?

幅值條件是:|AF| ≥1

相位條件是:φ A+φ F=2nπ ( n=0,1,2,... )

34、請列舉三種典型的ESD模型。

人體模型( HBM)、機器模型(MM)、帶電器件模型(CDM)。

35、請簡述一下 DC-DC和 LDO的區別。

DC-DC 通過開關斬波、電感的磁電能量轉換、電容濾波實現基本平滑的電壓輸出。

關電源輸出電流大,帶負載能力強,轉換效率高,但因?yàn)橛虚_(kāi)關動作,會有高頻輻射。

LDO是通過調整三極管或MOS管的輸入輸出電壓差來實現固定的電壓輸出,基本元件是調整管和電壓參考元件,電壓轉換的過程是連續平滑的,電路上沒有開關動作。

LDO電路的特點是輸出電壓紋波很小,帶負載能力較弱,轉換效率較低。

36、請問電荷泵升壓電路一般應用在什么場合?電荷泵可以勝任大電流的應用嗎, 為什么?

電荷泵通過開關對電容充放電實現升壓,因?yàn)殡娐窙](méi)有電感元件儲能,驅動能力較弱,只可以用于小電流場合。

37、常規 EMC測試項目有哪些?

1) 傳導發射干擾測試

2) 輻射發射干擾測試

3) 傳導干擾抗擾度測試

4) 輻射干擾抗擾度測試

5) ESD 抗擾度測試

6) 電快速瞬變脈沖群抗擾度測試

7) 浪涌抗擾度測試

8) 工頻磁場抗擾度測試

9) 諧波與閃爍測試

10) 電壓跌落、短時中斷和電壓變化抗擾度測試

38、請列舉您知道的各國電子產品電氣安全認證標準?

美國:FCC、歐洲:CE、德國:TUV-GS、中國:CCC、臺灣:BSMI、日本:VCCI、澳洲:C-Tick。

39、請問RoHS指令限制在電子電氣設備中使用哪六種有害物質?

限制使用鉛、汞、鎘、六價鉻、多溴聯苯( PBB)和多溴二苯醚(PBDE)等六種有害物質。

40、請解釋 WatchDog(看門狗)的工作原理。

看門狗有兩個重要信號:時鐘輸入和復位輸出。電路工作時,CPU送出時鐘信號給看門狗,即喂狗。

如果系統出現故障, CPU無法送出連續的時鐘信號,看門狗即輸出復位信號給 CPU,復位系統。

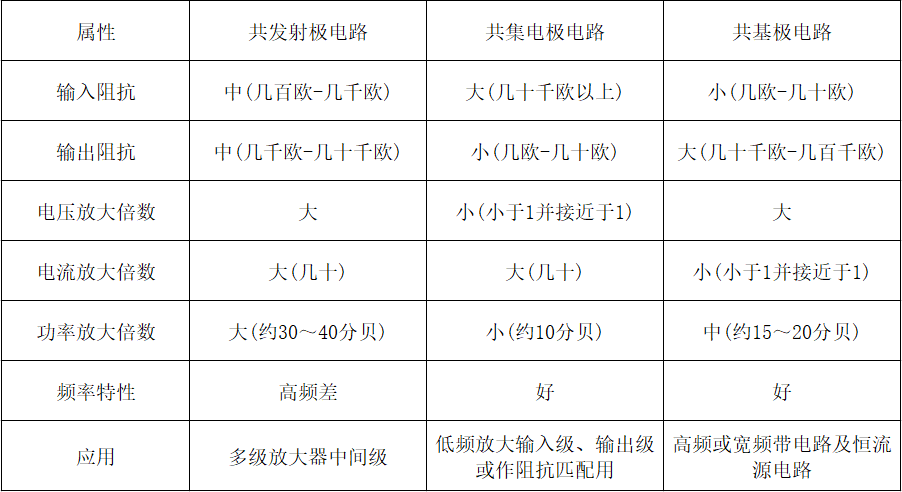

41、晶體管基本放大電路有共射、共集、共基三種接法,請簡述這三種基本放大電路的特點。

共射:共射放大電路具有放大電流和電壓的作用,輸入電阻大小居中,輸出電阻較大,頻帶較窄,適用于一般放大。

共集:共集放大電路只有電流放大作用,輸入電阻高,輸出電阻低,具有電壓跟隨的特點,常做多級放大電路的輸入級和輸出級。

共基:共基電路只有電壓放大作用,輸入電阻小,輸出電阻和電壓放大倍數與共射電路相當,高頻特性好,適用于寬頻帶放大電路。

42、多級放大電路的級間耦合方式有哪幾種?哪種耦合方式的電路零點偏移最嚴重?哪種耦合方式可以實現阻抗變換?

有三種耦合方式:直接耦合、阻容耦合、變壓器耦合。直接耦合的電路零點漂移最嚴重,變壓器耦合的電路可以實現阻抗變換。

43、名詞解釋?zhuān)厚詈、去耦、旁路、濾波。

耦合:兩個本來分開的電路之間或一個電路的兩個本來相互分開的部分之間的交鏈?墒鼓芰繌囊粋電路傳送到另一個電路,或由電路的一個部分傳送到另一部分。

去耦:阻止從一電路交換或反饋能量到另一電路,防止發生不可預測的反饋,影響下一級放大器或其它電路正常工作。

旁路:將混有高頻信號和低頻信號的信號中的高頻成分通過電子元器件(通常是電容)過濾掉,只允許低頻信號輸入到下一級,而不需要高頻信號進入。

濾波:濾波是將信號中特定波段頻率濾除的操作,是抑制和防止干擾的一項重要措施。

44、什么是競爭與冒險?

邏輯電路中,由于門的輸入信號經過不同的延時,到達門的時間不一致,這種情況叫競爭。由于競爭而導致輸出產生毛刺(瞬間錯誤),這一現象叫冒險。

45、無源濾波器和有源濾波器有什么區別?

無源濾波器由無源器件R、L、C組成,將其設計為某頻率下極低阻抗,對相應頻率諧波電流進行分流,其行為模式為提供被動式諧波電流旁路通道。

無源濾波器可分為兩大類:調諧濾波器和高通濾波器。無源濾波器結構簡單、成本低廉、運行可靠性高,是應用廣泛的被動式諧波治理方案。有源濾波器由有源器件(如集成運放)和R、C組成,不用電感L、體積小、重量輕。

有源濾波器實際上是一種具有特定頻率響應的放大器。集成運放的開環電壓增益和輸入阻抗很高,輸出電阻很小,構成有源濾波電路后有一定的電壓放大和緩沖作用。集成運放帶寬有限,所以有源濾波器的工作頻率做不高。

46、請問鎖相環由哪幾部分組成?

由鑒相器、環路濾波器和壓控振蕩器三部分組成,有的鎖相環還多一個1/N分頻器。

47、請問RS-232C標準的邏輯0和邏輯1電壓范圍是多少?CAN和RS485收發器工作電平是幾伏?

RS-232C電氣標準是負邏輯,邏輯0的電壓范圍是+5V~+15V,邏輯1的電壓范圍是-5V~-15V。

CAN收發器工作電平是5V,RS485收發器工作電平是3.3V。

48、名詞解釋?zhuān)篣ART、USRT、USART。

UART:UniversalAsychronous Receiver/Transmitter,通用異步接收器/發送器,能夠完成異步通信。

USRT:UniversalSychronous Receiver/Transmitter,通用同步接收器/發送器,能夠完成同步通信。

USART:UniversalSychronous Asychronous Receiver/Transmitter,通用同步異步接收器/發送器,能完成異步和同步通信。

49、請問串口異步通信的字符幀格式由哪幾部分組成?

由起始位、數據位、奇偶校驗位和停止位四部分組成。

50、請簡述USBHOST、USB Slave和USB OTG的區別。

USB HOST是主機,實現控制功能,也可以存取數據,如電腦PC。USB HOST主機只可以和USBSlave設備連接。

USB Slave是從設備,屬于被控制設備,可輸入輸出數據,如U盤、移動硬盤、MP3、MP4、鼠標、鍵盤、游戲手柄、網卡、打印機、讀卡器等USB設備。

USB OTG全稱是USBOn-The-Go,屬于直接控制和傳輸設備,既可以做USB HOST也可以做USB Slave,通過ID信號來控制主、從切換。

51、請列舉您知道的邏輯電平。

低速:RS232、RS422、RS485、TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL

高速:LVDS、GTL、PGTL、CML、HSTL、SSTL

52、請列舉您知道的差分平衡電平接口。

RS422、RS485、RJ45、CAN、USB、LVDS。

53、電磁干擾的三要素是什么?

電磁干擾源、干擾傳播路徑和干擾敏感設備。

54、請解釋一下什么是串?dāng)_和振鈴。

串?dāng)_:串?dāng)_是指一個信號被其它信號干擾,作用原理是電磁場耦合。信號線之間的互感和互容會引起線上的噪聲。容性耦合引發耦合電流,而感性耦合引發耦合電壓。

振鈴:是因?yàn)樾盘?hào)線本身阻抗不匹配導致信號發生反射和疊加,從而使信號出現了振蕩波形。

55、您所遇到的需要控制單端阻抗為50歐姆、75歐姆的信號有哪些?您所遇到的需要控制差分阻抗為90歐姆、100歐姆、120歐姆的信號有哪些?

一般的高頻信號線均為50歐姆~60歐姆。75歐姆主要是視頻信號線。USB信號線差分阻抗為90歐姆,以太網差分信號線差分阻抗為100歐姆。RS422、RS485、CAN差分信號的差分阻抗為120歐姆。

56、差分線走線有兩個原則:等長和等距。但在實際布線中可能無法兩者都完全滿足,那么請問是等長優先還是等距優先?

應該等長優先,差分信號是以信號的上升沿和下降沿的交點作為信號變化點的,走線不等長的話會使這個交點偏移,對信號的時序影響較大,另外還給差分信號中引入了共模的成分,降低信號的質量,增加了EMI。

小范圍的不等距對差分信號影響并不是很大,間距不一致雖然會導致差分阻抗發生變化,但因?yàn)椴罘謱?duì)之間的耦合本身就不顯著,所以阻抗變化范圍也是很小的,通常在10%以內,只相當于一個過孔造成的反射,這對信號傳輸不會造成明顯的影響。

57、為什么高頻信號線的參考地平面要連續(即高頻信號線不能跨島)?

參考地平面給高頻信號線提供信號返回路徑,返回路勁最好緊貼信號線,最小化電流環路的面積,這樣有利于降低輻射、提高信號完整性。

如果參考地平面不連續,則信號會自己尋找最小路徑,這個返回路徑可能和其他信號回路疊加,導致互相干擾。而且高頻信號跨島會使信號的特征阻抗產生特變,導致信號的反射和疊加,產生振鈴現象。

58、請問什么是半固化片?

半固化片是PCB中的介質材料和粘合材料,由玻璃纖維和環氧樹脂組成,介電常數大概是4.0~4.5。在常溫下半固化片是固態,高溫加熱時半固化片膠狀化將上下兩側銅箔粘合起來,半固化片成為中間的介質。

59、請問什么是通孔、盲孔和埋孔?孔徑多大可以做機械孔,孔徑多小必須做激光孔?請問激光微型孔可以直接打在元件焊盤上嗎,為什么?

通孔是貫穿整個PCB的過孔,盲孔是從PCB表層連接到內層的過孔,埋孔是埋在PCB內層的過孔。

大多數PCB廠家的加工能力是這樣的:大于等于8mil的過孔可以做機械孔,小于等于6mil的過孔需要做激光孔。對小于等于6mil的微型孔,在鉆孔空間不夠時,允許一部分過孔打在PCB焊盤上。

60、請問過孔有哪兩個寄生參數?這兩個寄生參數對電路有什么影響?

過孔有兩寄生參數:寄生電容和寄生電感。

寄生電容會延長信號的上升時間,降低電路的速度。寄生電感會削弱旁路電容的貢獻,減弱整個電源系統的濾波效果。
