5腳旋轉編碼器用途廣泛，在多媒體音響、電腦USB接口LCD液晶顯示板等都使用了這種5腳帶開關旋轉編碼，使用5個腳的，一側為3個端子引腳，另一側為2個開關接線腳。旋轉編碼器機構精巧，但涉及調整使用卻有很多人不知道具體調節方法。現在以LJV旋轉編碼器為例為大家講解一些調節方法以供大家參考。

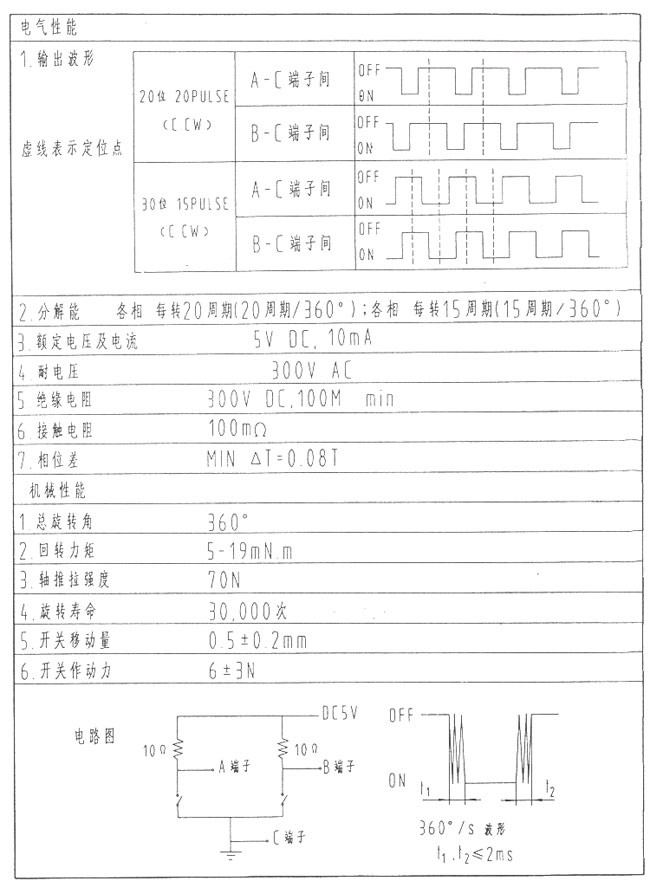

5腳旋轉編碼器具有左轉,右轉,按下三個功能。2個腳一側的為中間軸型按壓的開關接線腳。3個腳一側的用途分別為中間引腳為接地作用，傍邊的兩個引腳為上拉電阻，進行旋轉產生脈沖信號輸出。而在編程時需要判斷左轉與右轉，這一塊需要準備一個示波器，以示波器兩個輸出腳左轉和右轉時的信號相位差來判斷。當兩個引腳中一個輸出為低電平時,另一個輸出就出現一個高電平,這時開關就是向順時針旋轉，反之就一定是逆時針方向旋轉。以上就是5腳旋轉編碼器大家需要了解的調節方法。
